EL-34 메인 앰프청음 (2003년 제작)

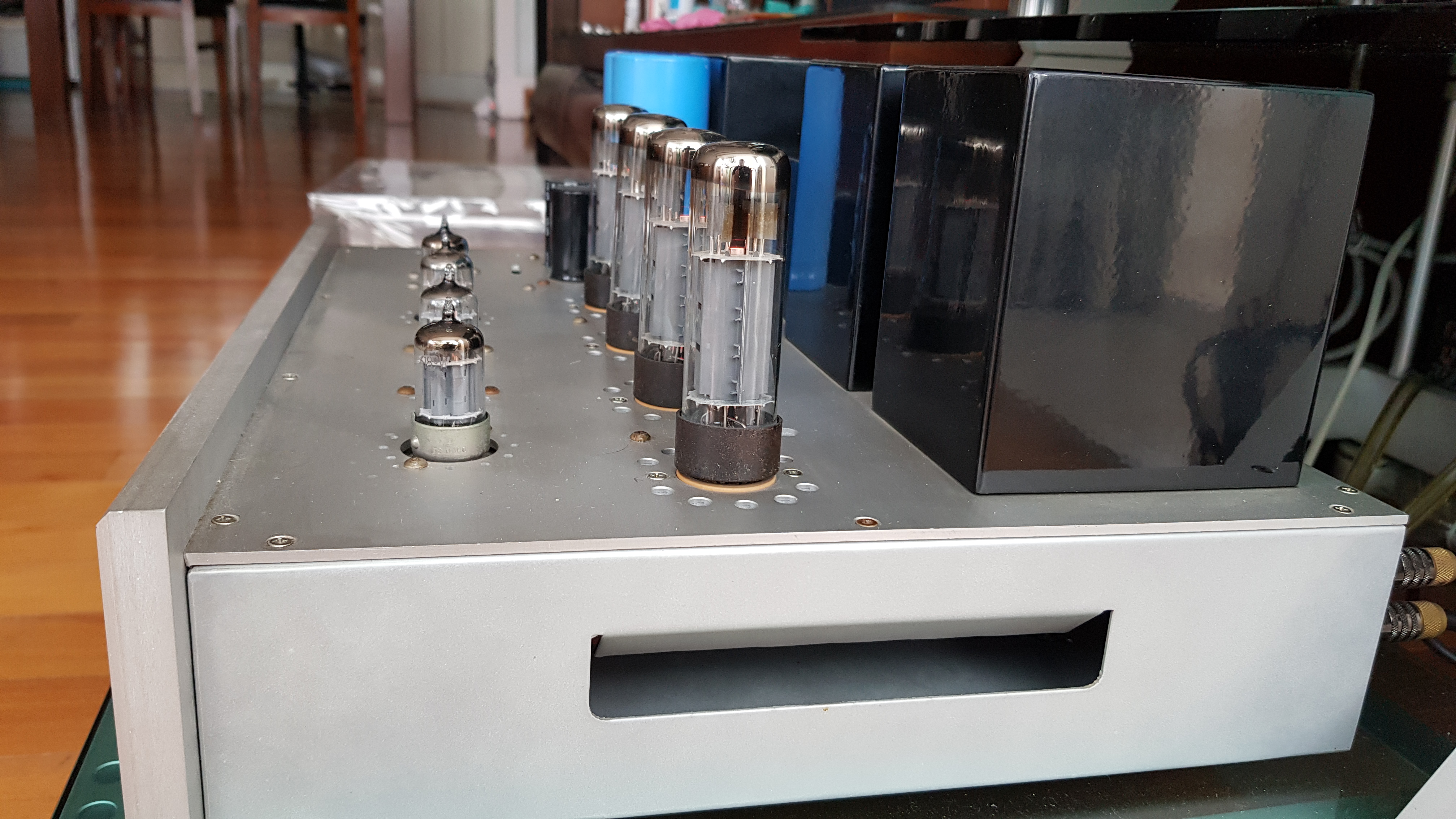

EL-34 5극관 푸시풀 앰프

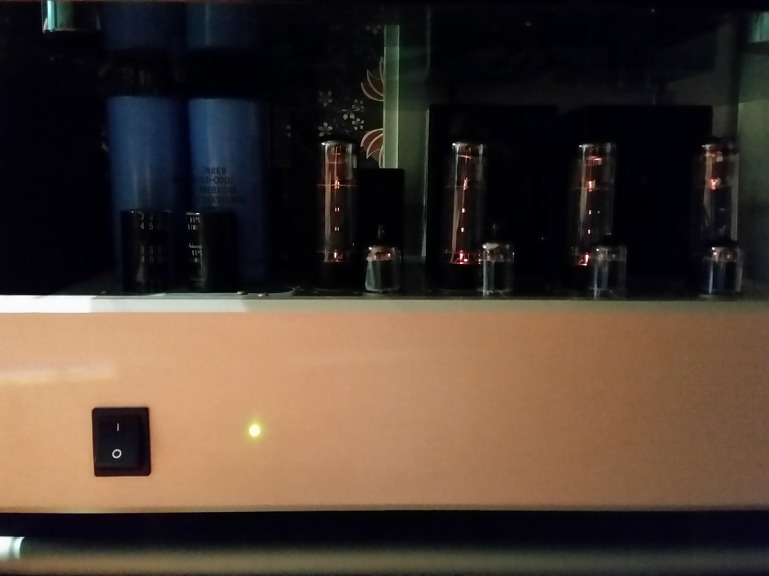

진공관 12X7 2EA . 12AU7-2EA EL34 4EA
메인앰프 내부 배선도와 좌측 전원 트랜스 포머.정전압부

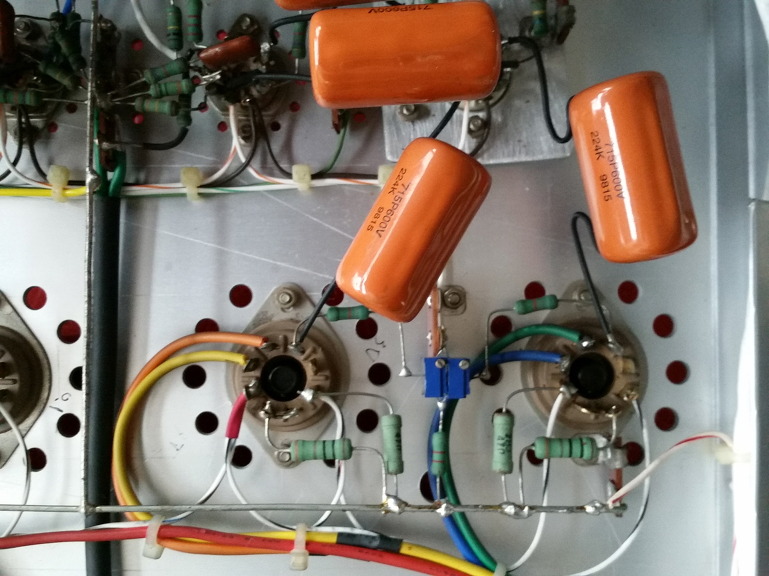

EL-34 출력단 하부 / 커플링 콘덴서 스프라그 오렌지드롭.
바이어스 조정으로 KT88 6550등을 변행 사용가능.
메인앰프 IN/OUT CABLE및 8음 4옴 스피커 단자 8음

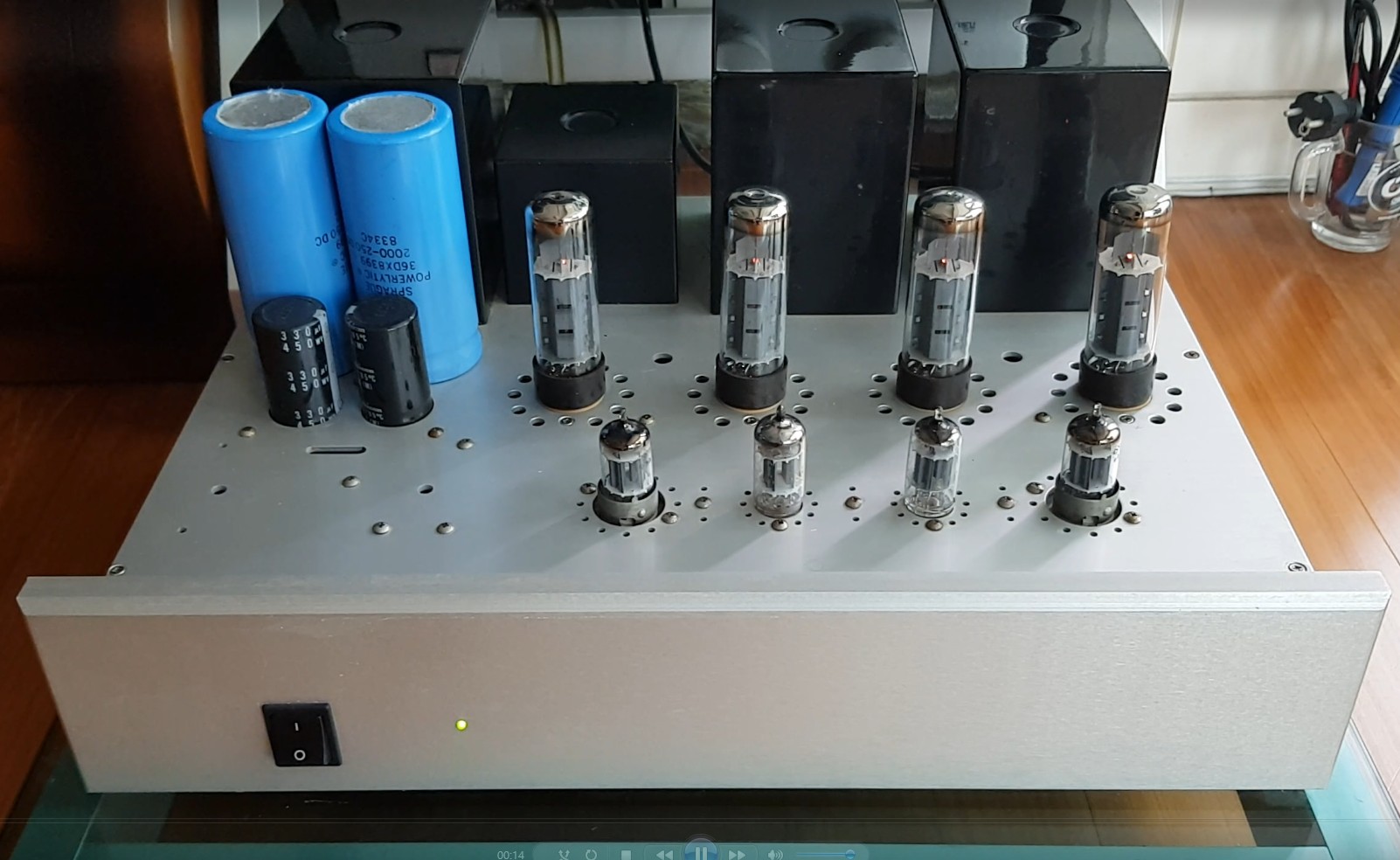

진공관 12AX7 2EA 12AU7 2EA EL-34 4EA

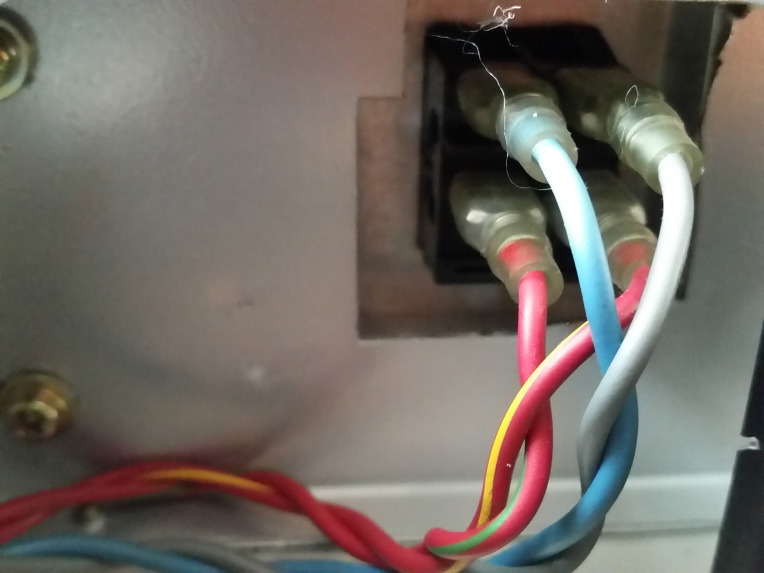

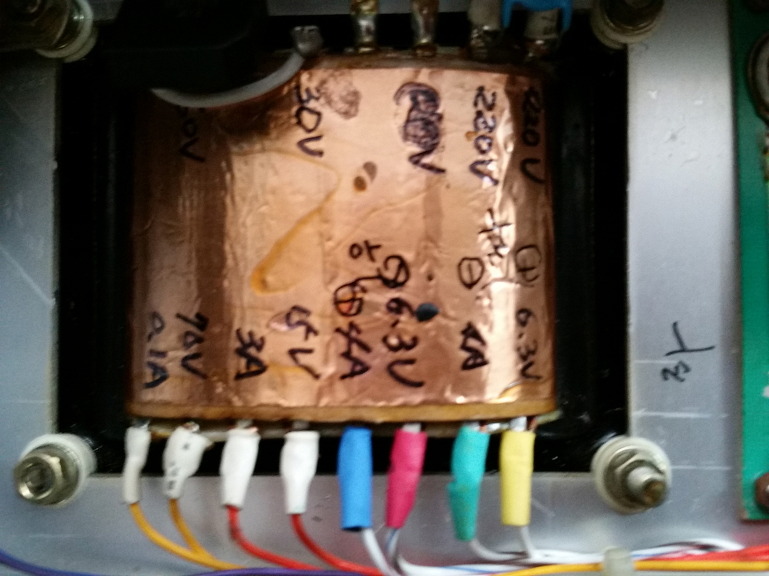

메인앰프 전원트랜스 배선

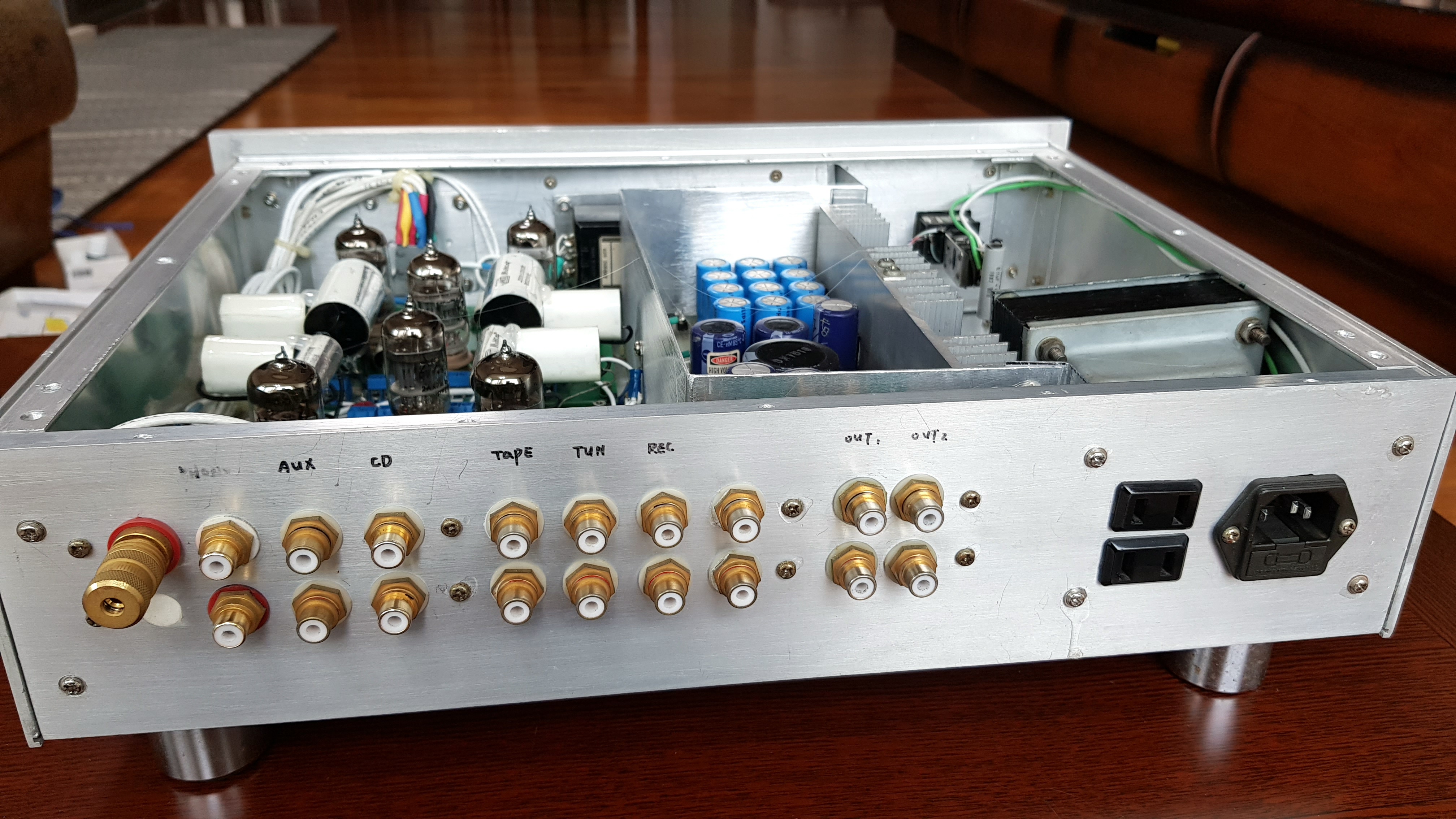

프리앰프 케이스 뒷부분

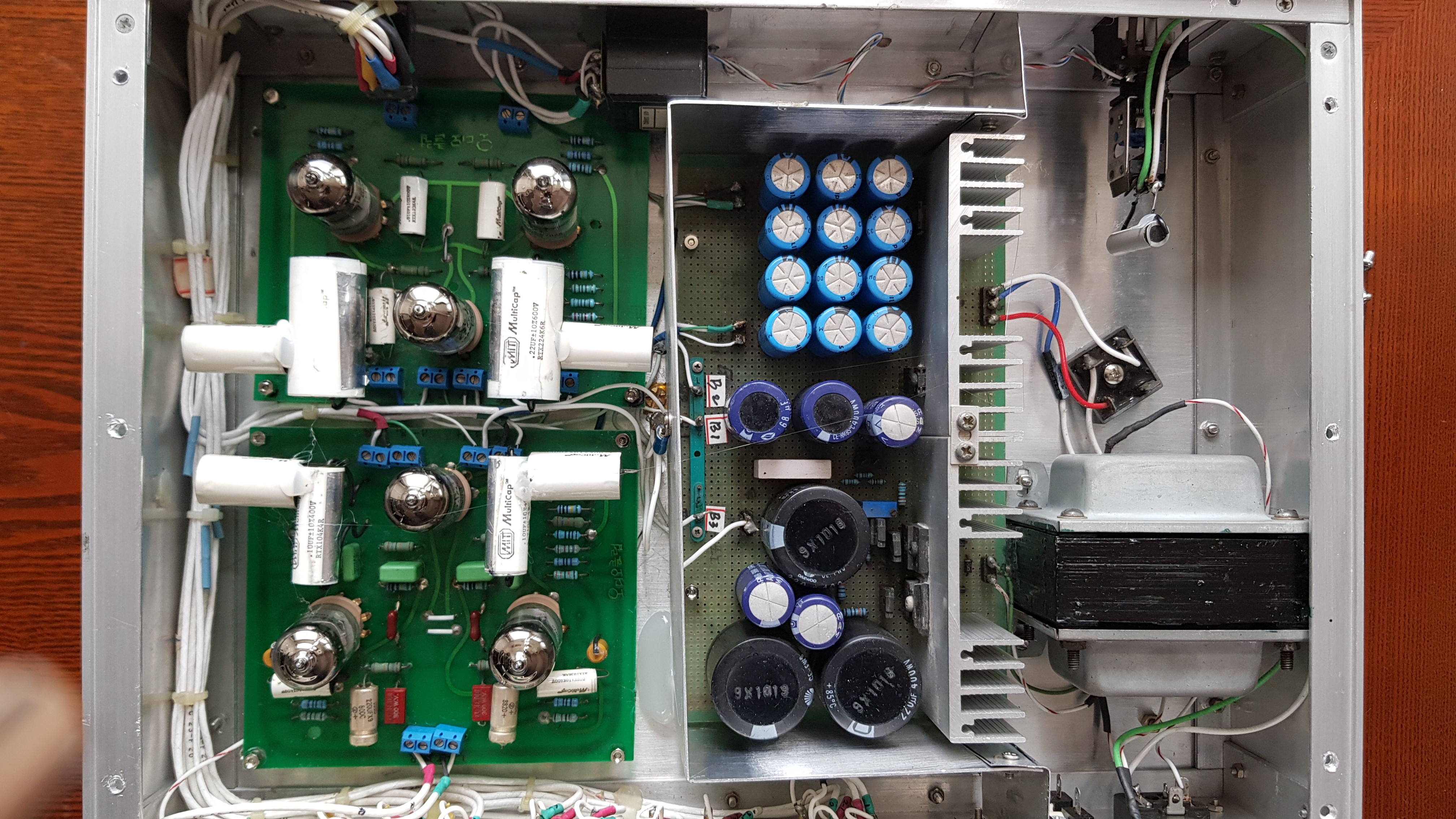

마른츠7 형 프리앰프 내부 (커플링 콘덴서 RTX Multicap )
Multicap 1.0uF/160v 4
Multicap 0.22uF/630v 4
Multicap 0.1 uf /400v 2
Multicap 0.01uf/630v 6
Multicap 0.47uF/600v 2
프리앰프 진공관 ECC83 6개 (포노3 .프랫단3)
뒷면 소스단자

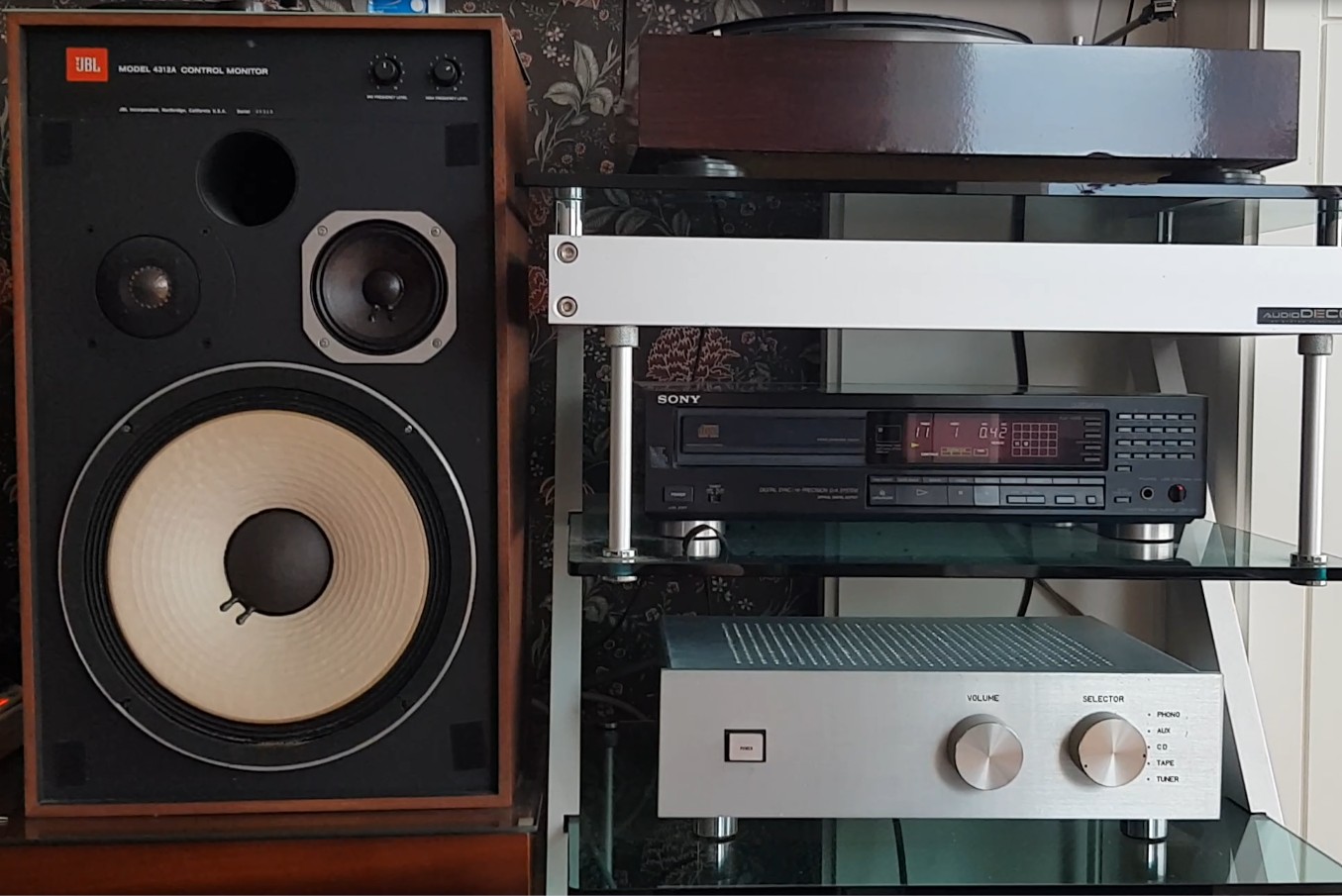

스피커는 JBL 4312A에 물렸습니다
